Обзор популярных типов корпусов подшипников: преимущества и недостатки

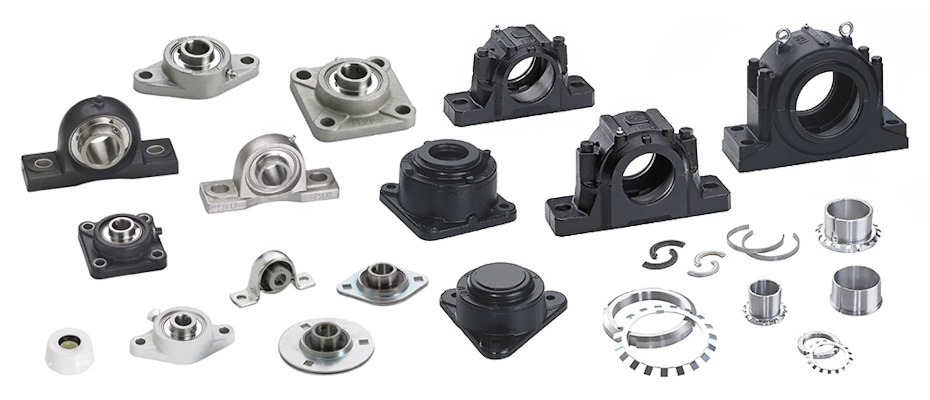

Корпуса подшипников
Корпуса подшипников — это важные элементы, обеспечивающие надежную фиксацию и защиту подшипников в различных механизмах. Они влияют не только на срок службы подшипника, но и на удобство монтажа, обслуживания и общую надежность оборудования. В этой статье мы разберем популярные типы корпусов, их преимущества и недостатки, а также дадим рекомендации по выбору.

Что такое корпус подшипника и зачем он нужен

Корпус подшипника выполняет сразу несколько функций:

  • фиксирует подшипник в правильном положении;

  • защищает его от пыли, влаги и механических повреждений;

  • упрощает установку и замену;

  • позволяет компенсировать допуски и перекосы.


Благодаря корпусам подшипники можно быстро монтировать на валы без сложных токарных работ, что особенно важно в промышленности.

Основные типы корпусов подшипников

Корпуса подушечного типа (Pillow Block, UCP/UCPA)

Описание: Состоят из основания и опорной подушки, крепятся к плоской поверхности (рама, станина).

Преимущества: Простая установка, высокая жёсткость, удобство обслуживания.

Недостатки: Требуют ровной опоры, занимают достаточно места.
Пример из каталогов: UCP210, UCP216 с указанием размеров — популярный выбор в промышленности
Корпусной узел UCP210 ART
Корпусной узел UCP216 ART

Фланцевые корпуса (UCFL, UCF, UCFC и т.д.)

Описание: Имеют фланец с монтажными отверстиями, крепятся перпендикулярно валу.

Преимущества: Компактные, легко устанавливаются на вертикальные поверхности.

Недостатки: Могут быть менее жёсткими при высоких нагрузках.
Пример из каталогов: UCF210, UCF212 — доступны в различных размерах как стандартных, так и с монтажной фланцем
Корпусной узел UCF210 ART
Корпусной узел UCF212 ART

Корпуса с натяжным устройством (UCT)

Описание: Позволяют регулировать натяжение вала, часто используются в ленточных конвейерах.

Преимущества: Упрощают регулировку натяжения механизма.

Недостатки: Могут уступать в прочности фиксированным корпусам.
Пример из каталогов: UCT205, UCT212 — компактные корпуса с возможностью регулировки натяжения
Корпусной узел UCT205 ART
Корпусной узел UCT212 ART

Разъёмные (Plummer block, SN/SNL)

Описание: Состоят из двух частей (основание + крышка), что упрощает установку на вал.

Преимущества: Замена подшипника без демонтажа вала; подходят для крупных узлов.

Недостатки: Более высокая цена и больший вес.
Пример из каталогов: Корпус стационарный разъемный SNH518-615 ART — легко устанавливается даже в ограниченном доступе

Специальные корпуса

Типы и материалы:
  • из пластика (для сред с высокой влажностью, пищевой промышленности);
  • высокотемпературные — выдерживают нагрев до ~280 °C;
  • из нержавеющей стали — устойчивы к рестойчивым средам.

Преимущества: Адаптация к специфическим условиям — от чистки до агрессии среды.

Недостатки: Ограниченные размеры, зачастую выше стоимость.
Пример из каталогов:
  • Пластиковые корпуса P207PW, FL204PL;
  • Нержавеющий корпус UC206 BSS 2RS;
  • Высокотемпературный корпус UC206 BHTS ZZ

Материалы корпусов и их особенности

Выбор материала корпуса подшипника напрямую влияет на его долговечность, устойчивость к нагрузкам, условиям эксплуатации и конечную стоимость. В промышленности используется несколько основных групп материалов, каждая из которых имеет свои преимущества и ограничения.

Чугун (серый чугун, высокопрочный чугун)

Описание: Классический материал для большинства стандартных корпусов. Обладает высокой прочностью и хорошей вибропоглощающей способностью.

Преимущества:
  • высокая жёсткость и износостойкость;
  • гашение вибраций;
  • долговечность при умеренных нагрузках и температурных режимах.

Недостатки:
  • относительно тяжёлый;
  • хрупкий при ударных нагрузках;
  • подвержен коррозии без защитного покрытия.

Применение:
  • станки и металлообрабатывающее оборудование;
  • транспортные и конвейерные системы;
  • сельхозтехника.

Сталь (углеродистая, легированная, нержавеющая)

Описание: Более прочный и ударостойкий материал по сравнению с чугуном. Может иметь антикоррозионное покрытие или выполняться из нержавеющей стали.

Преимущества:
  • высокая прочность и устойчивость к ударным нагрузкам;
  • возможность работы в условиях высоких температур;
  • при использовании нержавейки — стойкость к коррозии и агрессивным средам.

Недостатки:
  • более высокая стоимость, особенно для нержавеющих сплавов;
  • вес выше, чем у алюминиевых или пластиковых аналогов.

Применение:
  • тяжёлое машиностроение;
  • горнодобывающая отрасль;
  • пищевая промышленность (нержавеющая сталь).

Алюминиевые сплавы

Описание: Лёгкие и коррозионно-стойкие материалы, подходящие для оборудования, где важен низкий вес.

Преимущества:
  • малый вес;
  • коррозионная стойкость без дополнительного покрытия;
  • лёгкая обработка.

Недостатки:
  • меньшая прочность по сравнению с чугуном и сталью;
  • может деформироваться при больших нагрузках.

Применение:
  • лёгкое промышленное оборудование;
  • упаковочные машины;
  • оборудование с высокой частотой демонтажа.

Пластики и полимеры (PA, PBT, UHMWPE и др.)

Описание: Современные инженерные пластики с высокой износостойкостью, низким коэффициентом трения и устойчивостью к влаге.

Преимущества:
  • лёгкость;
  • устойчивость к влаге, химическим веществам и большинству агрессивных сред;
  • бесшумная работа.

Недостатки:
  • ограниченная несущая способность;
  • нестабильность размеров при высоких температурах.

Применение:
  • пищевая и фармацевтическая промышленность;
  • сельскохозяйственные машины;
  • оборудование для мойки и стерилизации.

Специальные материалы и покрытия

Типы:
  • цинковое или порошковое покрытие — защита от коррозии;
  • тефлоновое покрытие — улучшение скольжения и защита от прилипания грязи;
  • термостойкие сплавы — для работы при температурах до 300 °C.

Применение:
  • агрессивные химические среды;
  • высокотемпературные производства;
  • оборудование на открытом воздухе.

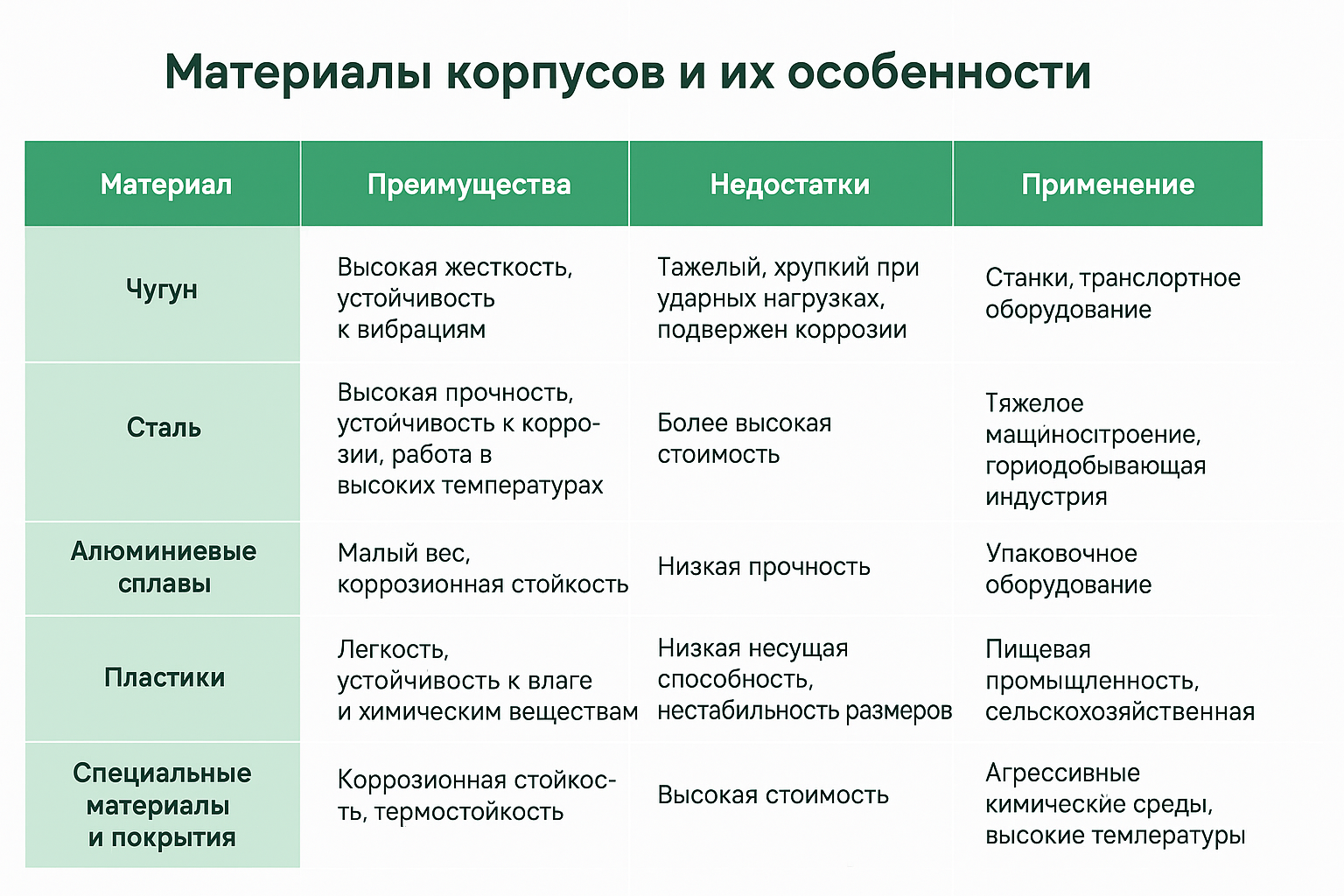

Таблица материалов корпусов подшипников
При выборе материала корпуса подшипника необходимо учитывать не только нагрузку и размеры, но и среду эксплуатации, температурные режимы и частоту обслуживания.

Заключение

Выбор корпуса подшипника — это баланс между нагрузочной способностью, материалом, удобством монтажа и условиями эксплуатации. Фланцевые, подушечные, подвесные и разъемные варианты имеют свои сильные и слабые стороны, и правильный выбор поможет продлить срок службы подшипника и оборудования в целом.

Часто задаваемые вопросы (FAQ)

1. Можно ли заменить чугунный корпус на пластиковый?
Да, но только при работе с небольшими нагрузками и в неагрессивной механической среде.

2. Что лучше — корпус с фланцем или с подушкой?
Зависит от условий монтажа: фланцевый удобен в ограниченном пространстве, подушечный — более прочный.

3. Как продлить срок службы корпуса подшипника?
Регулярно проверяйте крепления, смазку и герметичность узла.

4. Можно ли установить корпус без токарных работ?
Да, большинство корпусов рассчитаны на монтаж без специальной обработки.

5. Какие бренды корпусов подшипников популярны?
SKF, FAG/INA, NSK, NTN-SNR, Timken и другие.
